概述编辑

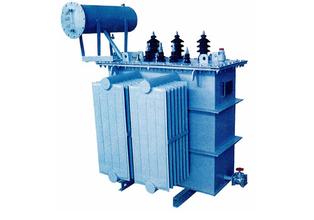

变压器(3张)
简单的变压器是由闭合的导磁体和二个绕组组成，其中一个绕组与交流电源相连接，称为初级绕组Np，另一个绕组可以与负载相连接，称为次级绕组Ns。
如果初级绕组与交流电压Ui的电源相连接，变压器处于空载，在初级绕组中产生交变电源Io， Io称为空载电流。这个电流建立了沿磁芯磁路而闭合的交变磁通，磁通同时穿过初级绕组和次级绕组，在初级绕组中产生自感电动势E1，次极产生互感电动势E2，则E1：E2=Np：Ns。Ns为初级绕组匝数，Np为次级绕组匝数。
变压器在电子线路中起着升压、降压、隔离、整流、变频、倒相、阻抗匹配、逆变、储能、滤波等作用。
分类
A　按工作频率分类：
工频变压器：工作频率为50Hz或60Hz
中频变压器：工作频率为400Hz或1KHz
音频变压器：工作频率为20Hz或20KHz
超音频变压器：20KHz以上，不超过100KHz
高频变压器：工作频率通常为上KHz至上百KHz以上。
B　按用途分类：
电源变压器：用于提供电子设备所需电源的变压器
音频变压器：用于音频放大电路和音响设备的变压器
脉冲变压器：工作在脉冲电路中的的变压器，其波形一般为单极性矩形脉冲波
特种变压器：具有一种特殊功能的变压器，如参量变压器，稳压变压器，超隔离变压器，传输线变压器，漏磁变压器
开关电源变压器：用于开关电源电路中的变压器
通讯变压器：用于通讯网络中起隔直、滤波的变压器
材料
电子变压器材料主要有
骨架(Bobbin,Base,Case)
线材(Copper Wire)
磁芯(Ferrite Core,SI-Steel Lamination)
铜箔(Copper Foil)
绝缘胶带(Tape)
安全胶带，也称档墙(Margin Tape)
套管(Tube)
化学材料：焊锡(Solder Bar)，绝缘油(Varnish)，胶类(Epoxy,Glue)，稀释剂(Thinner)，助焊剂(Scaling Powder)，油墨(Ink)
工艺流程
1)预加工，如铜箔、骨架等预加工;(beforehand process)
2)绕线;(winding coil)
3)理线(配线)(termianl lead wire);
4)焊锡一;(dip solder 1)
5)组合磁芯，包含点胶、包胶带;(assembly)
6)测试一;(test 1)
7)烤胶;(bake glue)
8)含浸;(dip varnished or vacuumed varnish)
9)烤凡立水;(bake varnish)
10)焊锡二;(dip solder 2)
11)测试二;(test 2)
12)外观检查及清理;(inspection&cleaning)
13)成品包装;(packing)
注意：此流程为通用流程，对于具体产品部分流程可删除。
性能指标
A.电感(Inductance)
B.漏电感(Leakage Inductance)
C.直流电阻(DC Resistance)
D.圈数比(Turn Radio)
E.耐压(Hi-POT)
F.绝缘阻抗(Insulation Resistance)
G.机械尺寸(Mechanical Dimension)
H.层间绝缘(Layer Insulation)
I.在线测试(In Circuit Test)
概述
电子变压器电子变压器和半导体开关器件、半导体整流器件、电容器一起、称为电源装置中的4大主要元器件。根据在电源装置中的作用，电子变压器可以分为：
1)起电压和功率变换作用的电源变压器，功率变压器，整流变压器，逆变变压器，开关变压器，脉冲功率变压器;
2)起传递宽带、声频、中周功率和信号作用的宽带变压器，声频变压器，中周变压器;
3)起传递脉冲、驱动和触发信号作用的脉冲变压器，驱动变压器，触发变压器;
4)起原边和副边绝缘隔离作用的隔离变压器，起屏蔽作用的屏蔽变压器;
5)起单相变三相或三相变单相作用的相数变换变压器，起改变输出相位作用的相位变换变压器(移相器);6)起改变输出频率作用的倍频或分频变压器;
7)起改变输出阻抗与负载阻抗相匹配作用的匹配变压器;
8)起稳定输出电压或电流作用的稳压变压器(包括恒压变压器)或稳流变压器，起调节输出电压作用的调压变压器;
9)起交流和直流滤波作用的滤波电感器;
10)起抑制电磁干扰作用的电磁干扰滤波电感器，起抑制噪声作用的噪声滤波电感器;
11)起吸收浪涌电流作用的吸收电感器，起减缓电流变化速率的缓冲电感器;
12)起储能作用的储能电感器，起帮助半导体开关换向作用的换向电感器;
13)起开关作用的磁性开关电感器和变压器;
14)起调节电感作用的可控电感器和饱和电感器;
15)起变换电压、电流或脉冲检测信号的电压互感器、电流互感器、脉冲互感器、直流互感器、零磁通互感器、弱电互感器、零序电流互感器、霍尔电流电压检测器。从以上的列举可以看出，不论是直流电源，交流电源，还是特种电源，都离不开电子变压器。有人把电源界定为经过高频开关变换的直流电源和交流电源。在介绍软磁电磁元件在电源技术中的作用时，往往举高频开关电源中的各种电磁元件为例证。同时，在电子电源中使用的软磁电磁元件中，各种变压器占主要地位，因此用变压器作为电子电源中软磁元件的代表，称它们为“电子变压器”。
