种类及特点编辑一般常用电源变压器的分类可归纳如下：
(1)按相数分：
(1)单相电源变压器：用于单相负荷和三相电源变压器组。
(2)三相电源变压器：用于三相系统的升、降电压。
(2)按冷却方式分：
(1)干式电源变压器：依靠空气对流进行冷却，一般用于局部照明、电子线路等小容量电源变压器。
(2)油浸式电源变压器：依靠油作冷却介质、如油浸自冷、油浸风冷、油浸水冷、强迫油循环等。
(3)按用途分：

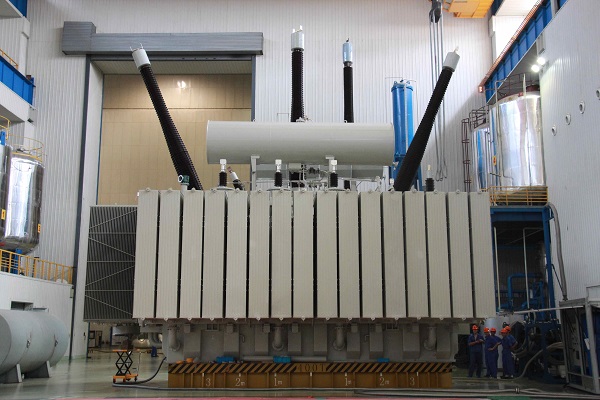

(1)电力变压器：用于输配电系统的升、降电压。
(2)仪用变压器：如电压互感器、电流互感器、用于测量仪表和继电保护装置。
(3)试验变压器：能产生高压，对电气设备进行高压试验。
(4)特种变压器：如电炉变压器、整流变压器、调整变压器等。
(4)按绕组形式分：
(1)双绕组变压器：用于连接电力系统中的两个电压等级。
(2)三绕组变压器：一般用于电力系统区域变电站中，连接三个电压等级。
(3)自耦变电器：用于连接不同电压的电力系统。也可做为普通的升压或降后变压器用。
(5)按铁芯形式分：
(1)芯式变压器：用于高压的电力变压器。
（2）非晶合金变压器：非晶合金铁芯变压器是用新型导磁材料，空载电流下降约80%，是节能效果较理想的配电变 压器，特别适用于农村电网和发展中地区等负载率较低的地方。
(3)壳式变压器：用于大电流的特殊变压器，如电炉变压器、电焊变压器；或用于电子仪器及电视、收音机等的电源变压器。
5工作原理编辑1[2]是输出和输入共用一组线圈的特殊变压器.升压和降压用不同的抽头来实现.比共用线圈少的部分抽头电压就降低.比共用线圈多的部分抽头电压就升高.
2其实原理和普通变压器一样的，只不过他的原线圈就是它的副线圈```一般的变压器是左边一个原线圈通过电磁感应，使右边的副线圈产生电压，自耦变压器是自己影响自己。
3自耦变压器是只有一个绕组的变压器，当作为降压变压器使用时，从绕组中抽出一部分线匝作为二次绕组；当作为升压变压器使用时，外施电压只加在绕组的—部分线匝上。通常把同时属于一次和二次的那部分绕组称为公共绕组，自耦变压器的其余部分称为串联绕组，同容量的自藕变压器与普通变压器相比，不但尺寸小，而且效率高，并且变压器容量越大，电压越高。这个优点就越加突出。因此随着电力系统的发展、电压等级的提高和输送容量的增大，自藕变压器由于其容量大、损耗小、造价低而得到广泛应用。
由电磁感应的原理可知,变压器并不要有分开的原绕组和副绕组,只有一个线圈也能达到变换电压的目的。在图1中,当变压器原绕组W1接入交流电源U1时,变压器原绕组每匝的电压降,电压平均分配在变压器原绕组1,2,变压器副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下,变更W1和W2的比例,就得到不同的U2值。这种原,副绕组直接串联,自行偶合的变压器就叫自藕变压器,又叫单圈变压器。
普通变压器的原,副绕组是互相绝缘的,只用磁的联系而没有电的联系,依线圈组数的不同,这种变压器又可分为双圈变压器或多圈变压器.由电磁感应的原理可知,并不要有分开的原绕组和副绕组,只有一个线圈也能达到变换电压的目的.在图1中,当原绕组W1接入交流电源U1时,原绕组每匝的电压降,电压平均分配在原绕组1,2,,副绕组W2的电压等于原绕组每匝电压乘以3,4的匝数.在U1不变的下,变更W1和W2的比例,就得到不同的U2值.这种原,副绕组直接串联,自行偶合的变压器称为自耦变压器,又叫单圈变压器。
自耦变压器中的电压,电流和匝数的关系和变压器,既:U1/U2=W1/W2=I2/I1=K
自耦变压器最大特点是,副绕组是原绕组的一部分(如图1的自耦降压变压器),或原绕组是副绕组的一部分(如图2的自耦升压变压器)。
自藕变压器原,副绕组的电流方向和普通变压器一样是相反的。
在忽略变压器的激磁电流和损耗的下,可如下关系式
降压:I2=I1+I,I=I2-I1
升压:I2=I1-I,I=I1-I2
P1=U1I1,P2=U2I2
式中:
I1是原绕组电流,I2是副绕组电流
U1是原绕组电压,U2是副绕组电压
P1是原绕组功率,P2是副绕组功率
